新聞資訊
設置的溫度、壓力、速度過高，應采用分段注射。注射時間、保壓時間、加料量過多都會造成飛邊。
調節時，鎖模機鉸未伸直，或開、鎖模時調模螺母經常會動而造成鎖模力不足出現飛邊。
調節頭與二極的平行度不夠或調節的系統壓力過大。
飛邊和制件不滿反復出現的原因：
塑料原料粒度大小懸殊不均時會使加料份量不定。
螺桿的過膠頭、過膠圈及過膠墊圈的磨損過大，使熔料可能在螺桿處經與料筒內之間滑行及回流造成飛邊或不滿。
入流口的冷卻系統失效，令進料的調。

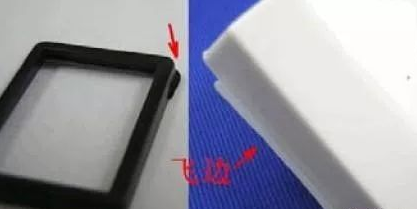

在注塑成模具過程中可能產生飛邊(又稱溢邊、披鋒、毛刺等)，飛邊大多發生在模具的分合位置上，如動模和靜模的分型面，滑塊的滑配部位、鑲件的絕隙、頂桿孔隙等處，飛邊在很大程度上是由于模具或機臺鎖模力失效造成。總結了一些具體的原因，如下：
機臺的最高鎖模力不夠應選用鎖模力夠的機臺。鎖模機鉸磨損或鎖模油缸密封元件磨損出現滴油或回流而造成鎖模力下降。加溫系統失控造成實際溫度過高應檢查熱電偶、加熱圈等是否有問題。
版權所有：? 2018 深州市華民機械有限公司
地區分站： 本站關鍵詞：塑料模具加工,塑料模具制造廠,塑膠模具廠家,塑料廠加工,塑膠制品廠,塑膠模具注塑廠,塑料產品加工廠家，等等。
咨詢熱線:
